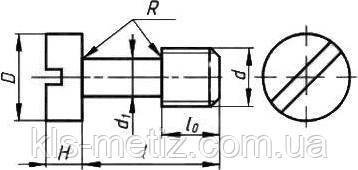

| Розмір різі | Крок різі | d1 | D | H | R | R1 | l0 |
| М2,5 | 0,45 | 1,6 | 4,5 | 1,6 | 0,2 | 3,9 | 3 |
| М3 | 0,5 | 2 | 5,5 | 2 | 0,2 | 4,3 | 4 |
| М4 | 0,7 | 2,8 | 7 | 2,6 | 0,2 | 5,6 | 5 |
| М5 | 0,8 | 3,5 | 8,5 | 3,3 | 0,4 | 7,1 | 6 |
| М6 | 1 | 4 | 10 | 3,9 | 0,4 | 9,4 | 8 |
| М8 | 1,25 | 5,5 | 13 | 5 | 0,5 | 11 | 10 |
| М10 | 1,5 | 7 | 16 | 6 | 0,5 | 13 | 12 |
| М12 | 1,75 | 9 | 18 | 7 | 0,6 | 16 | 16 |
Гвинти невипадні

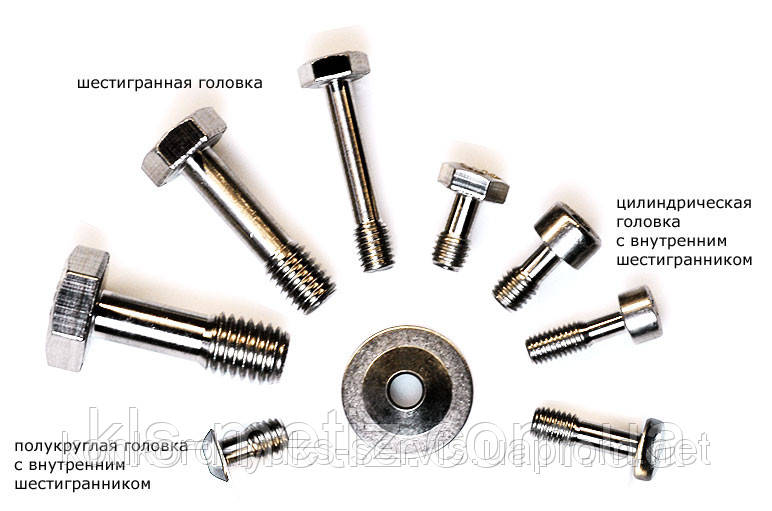

Невипадні гвинти класу точності В виготовляють із діаметром різі від 2,5 до 12 мм і рекомендованої завдовжки від 6 до 80 мм. За формою головки розрізняють гвинти з циліндричною, циліндричною зі сферою, потайною, напівпотайною, напівкруглою, циліндричною накатною головками. Гвинти виготовляють також із шестигранною головкою під ключ із діаметром різі від 6 до 20 мм, з циліндричною головкою та шестигранним заглибленням під ключ із діаметром різі від 6 до 16 мм, з лискою під ключ із діаметром різі від 6 до 16 мм.
У машинобудуванні невипадні гвинти найбільш широко використовують у відкидних деталях, водонепроникних і вибухових кришках і заглушках, а також під час встановлення приладів, панелей як у комбінації з фіксувальними втулками, так і без них, і в інших таких випадків.
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Призначення гвинта | Невипадаючій |
| Тип гвинта | Невипадаючій |
- Ціна: від 4,50 ₴
