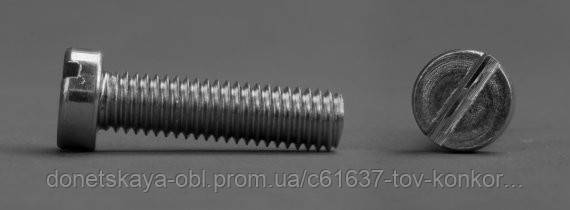

DIN 84 — гвинт із циліндричною головкою з прямим шліцом, розміри різі від М1 до М10.
Матеріали:
- Сталь: 4.8, 5.8, 8.8 (клас міцності).
- Сталь із покриттям: гальванічна оцинковка, гальванічне нікельування, гальванічне хромування.
- Неіржавка сталь А1 — А5.
- Латунь.
- Мідний сплав.
- Алюміній.
- Пластик.
| d | M1 | M1.2 | M1.4 | M1.6 | M1.8 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,25 | 0,25 | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| d2 | 2 | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 | |
| k | 0,7 | 0,8 | 0,9 | 1,1 | 1,2 | 1,3 | 1,6 | 2 | 2,4 | 2,6 | 3,3 | 3,9 | 5 | 6 | |
| n | 0,25 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 | |
| l | хв. | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
| макс. | 16 | 16 | 16 | 16 | 20 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 80 | 80 | |
Позначення:
d — номінальний діаметр різі
P — крок різі
d2 — діаметр головки
k — висота головки
n — ширина шліца гвинта
l — довжина гвинта
Аналоги DIN 84:
ГОСТ 1491-80 — гвинти з циліндричною головкою класів точності А і В з номінальним діаметром різі від 1 до 20 мм.
ISO 1207 — гвинти з циліндричною головкою із прямим шліцом класу точності А.
| Основні | |
|---|---|
| Форма головки гвинта | Циліндрична |
- Ціна: Ціну уточнюйте
