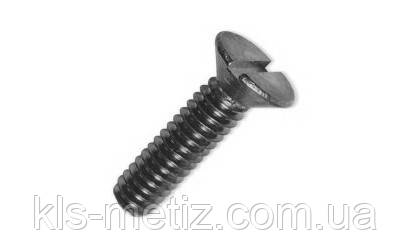

DIN 963 Гвинт із потайною головкою і прямим шліцом, форма А.
Матеріали гвинтів:
- Сталь: 4.8, 5.8, 8.8 (клас міцності для гвинтів).
- Сталь із покриттям: гальванічне оцинкування, гальванічне нікельування, гальванічне хромування.
- Неіржавка сталь: А1 - А5.
- Латунь, мідний сплав, алюміній, пластик.
| d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk ISO/DIN |
1,9 | 2,3 | 2,6 | 3 | 3,8 | 4,7 | 5,5/5,6 | 7,3/6,5 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | 18,3/18 | 22 | 29 | 36 |
| k ISO/DIN |
0,6 | 0,72 | 0,84 | 1/0,96 | 1,2 | 1,5 | 1,65 | 2,35/1,93 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 | 6 | 8 | 10 |
| b | 1) | 1) | 1) | 15 | 16 | 18 | 19 | 38 | 22 | 25 | 28 | 34 | 40 | 46 | 58 | 70 |
| n | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 | 3 | 4 | 5 |
Позначення:
d — номінальний діаметр різі
dk - діаметр потайної головки
k — висота головки
b — довжина різі гвинта, хв. 1) — різь до головки
n — ширина шліца головки гвинта
Аналоги DIN 963:
| ГОСТ 17475-80 — гвинти з потайною головкою класів точності А і В з номінальним діаметром різі від 1 до 20 мм. ISO 2009 — гвинти з потайною плоскою головкою та шліцом (головка загального типу). Клас точності А. |
| Основні | |
|---|---|
| Форма головки гвинта | Потайна |
- Ціна: Ціну уточнюйте
