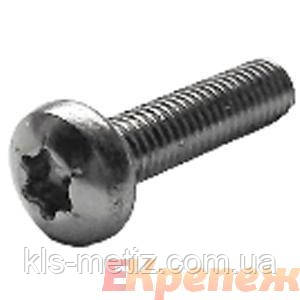

DIN 7985 ISR Гвинт із циліндричною головкою з півсферою Torx. Розміри різі гвинтів від М1.6 до М10.
Матеріали:
- Сталь: 4.8, 8.8 (клас міцності)
- Сталь із покриттям: гальванічне оцинкування, гальванічне нікельування, гальванічне хромування.
- Неіржавка сталь: А2, А4.
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| dk | 3,2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| k | 1,3 | 1,6 | 2 | 2,4 | 3,1 | 3,8 | 4,6 | 6 | 7,5 | |
| ISR | Т5 | Т6 | Т8 | Т10 | Т20 | Т25 | Т30 | Т45 | Т50 | |
| l | хв. | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| макс. | 16 | 20 | 25 | 30 | 40 | 45 | 50 | 60 | 60 | |

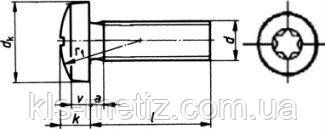

Позначення:
d — номінальний діаметр різі
P — крок різі
dk - діаметр головки
k — висота головки
ISR — розмір шліца гвинта Torx
l — довжина гвинта
Аналоги DIN 7985 ISR:
ГОСТ 17473-80 — гвинти з напівкруглою головкою класів точності А і В з номінальним діаметром різі від 1 до 20 мм.
ISO 14583 — гвинти з округленою головкою та шестипелюстковим заглибленням під торцевий ключ Torx.
- Ціна: Ціну уточнюйте
