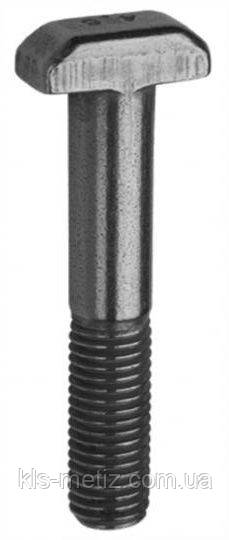

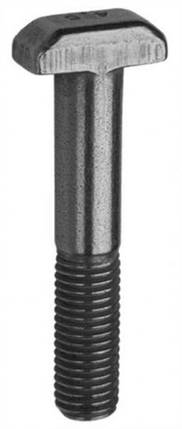

T-болт DIN 261 от М 6 до М 24, фото 1

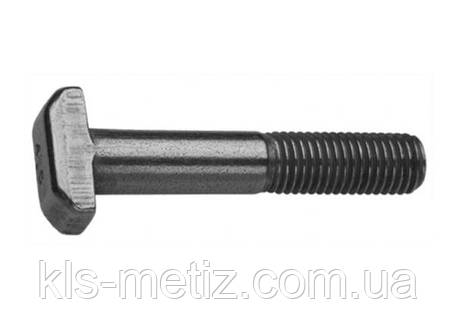

T-болт DIN 261 от М 6 до М 24, фото 2
Опис
Характеристики
Інформація для замовлення

T-болт з T-подібною головкою для пазів DIN 261. Неповна метрична різь від М6 до М24, довжина т-болта від 25 до 200 мм.

Матеріали Т-подібних болтів:

  • Сталь: 4.6 (клас міцності для болтів)
  • Сталь із покриттям: гальванічна оцинковка, термодифузійне оцинкування
  • Неіржавка сталь: А2, А4.
Таблиця розмірів і характеристик Т-болтів для пазів DIN 261 в мм
P 1 1,25 1,5 1,75 2 2,5 3
k 4.5 5.5 7 8 10.5 13 15
n 6 8 10 12 16 20 24
m 16 18 21 26 30 36 43
b1 18 22 26 30 38 46 54
b2 - - - - 44 52 60
l d
M6 M8 M10 M12 M16 M20 M24
25 + + + +
30 + + + + +
35 + + + + +
40 + + + + + +
45 + + + + + +
50 + + + + + + +
55 + + + + + + +
60 + + + + + + +
65 + + + + + + +
70 + + + + + + +
75 + + + + + + +
80 + + + + + + +
85 + + + + + + +
90 + + + + + + +
95 + + + + + + +
100 + + + + + + +
110   + + + + + +
120   + + + + + +
130     + + + + +
140       + + + +
150       + + + +
160         + + +
170         + + +
180         + + +
190         + + +
200         + + +

Позначення:

d — номінальний діаметр різі
P — крок різі
k — висота головки
n — діаметр окружності, вписаної в головку Т-болта
m — ширина головки
b1 - довжина різі для l ≤ 120 мм
b2 - довжина різі для 120 < l ≤ 200 мм
l — довжина стрижня Т-подібного болта

Основні
Країна виробникУкраїна
  • Ціна: Ціну уточнюйте
