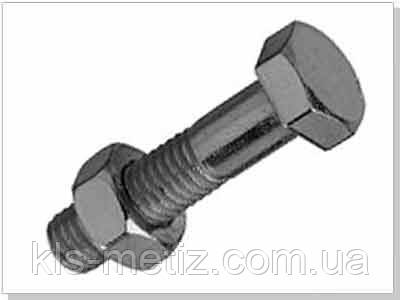

Болти DIN 601 від М 5 до М 64, фото 2
Опис
Характеристики
Інформація для замовлення

Болти та гайки. Болти DIN 601 мають шестигранну головку, неповну метричну різь діаметром від М5 до М64, клас точності С, застосовуються для з'єднання та кріплення деталей і вузлів у машинобудуванні, промисловості та будівництві.

Матеріали болтів і гайок:

  • Сталь: 4.6 (клас міцності для болтів), сталь 5, 5-2 (клас міцності для гайок)
  • Сталь із покриттям: гальванічна оцинковка, гаряче цинкування.
Таблиця розмірів і характеристик болтів із шестигранною головкою DIN 601 у мм
D М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М36 М42 М48 М56 М64
P 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 3,5 4 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,7 22,5 26 30 35 40
З 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
Ds 5,48 6,48 8,58 10,58 12,7 14,7 16,7 18,7 20,84 22,84 24,84 27,84 30,84 37 43 49 57,2 65,2
e 8,63 10,89 14,2 18,72 20,88 23,91 26,17 29,56 32,95 38,42 39,55 45,2 50,85 60,79 71,3 82,6 93,56 104,86
S 8 10 13 17 19 22 24 27 30 32 36 41 46 55 65 75 85 95
B L ≤ 125 16 18 22 26 30 34 38 42 46 50 54 60 66 78 - - - -
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66 72 84 96 108 124 140
L > 200 - - - 45 49 53 57 61 65 69 73 79 85 97 109 121 137 153
L хв. 16 10 16 16 20 20 30 30 30 40 40 55 55 80 120 160 240 260
макс. 80 100 160 300 500 300 600 300 600 400 600 300 400 300 420 480 500 500

Позначення:
D — номінальний діаметр різі
P — крок різі
K — висота головки
C — ширина, макс.
R - радіус
Ds - діаметр стрижня болта, макс.
e — діаметр описаного кола, не менш ніж
S — розмір під ключ
B — довжина нарізної частини
L — довжина болта

Основні
Країна виробникУкраїна
  • Ціна: Ціну уточнюйте
