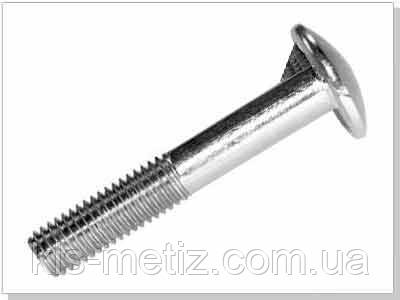

 Болт із напівкруглою головкою, меблевий DIN 607 від М 8 до М 16, фото 2
Опис
Характеристики
Інформація для замовлення

DIN 607 Болт меблевий із напівкруглою головкою і вусом, неповна метрична різь від М8 до М16, довжина від 30 до 160 мм. Болти з напівкруглою головкою й вусом DIN 607 використовуються для з'єднання та кріплення деталей спільно з гайками DIN 555 під час виробництва меблів, у приладобудуванні та машинобудуванні.

Матеріали:

  • Сталь: 4.6 (клас міцності для болтів)
  • Сталь із покриттям: гальванічна оцинковка
Таблиця розмірів і характеристик меблевих болтів із напівкруглою головкою й вусом DIN 607 у мм
d M8 M10 M12 M16
p 1,25 1,5 1,75 2
b 22 - 28 26 - 32 30 - 36 38 - 57
dk 16.55 19.65 24.65 30.65
ds 8 10 12 16
k 6,38 7,45 9,65 11,75
i 2,3 2,7 3,2 3,5
g 3 3.2 3.6 4.2
r1 8.9 10.5 13.3 15.8
  Вага 1000 шт. болтів у кг
l M8 M10 M12 M16
30 15,3
35 17,1 27,3
40 19 30,2 49
45 20,8 33,2 53,3 98
50 22,7 36,1 57,5 105
55 24,6 38,9 61,7 113
60 26,5 41,8 65,9 122
65 28,4 44,7 70,1 129
70 30,3 47,6 74,3 136
80 34 53,4 82,7 151
90   59,3 91 165
100   65,1 99 180
110     107 195
120     115 210
130       226
140       241
150       257
160       273

Позначення:

d — номінальний діаметр різі
p — крок різі
b — довжина різі, мін.- макс.
dk - діаметр головки болта, не більш ніж
ds - діаметр стрижня, не більш ніж
k — висота головки, не більш ніж
g — ширина вуса, не менш ніж
i — довжина вуса, не менш ніж
l — довжина болта

Основні
Призначення болтаМеблевий
Країна виробникУкраїна
