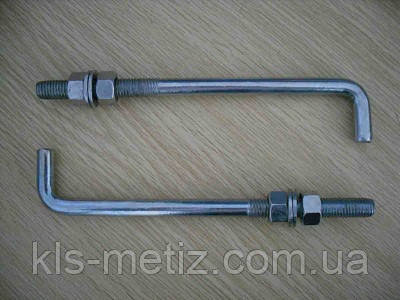

Болти фундаментальні ГОСТ 24379.1-80 з розміром різі від М12 до М140 призначені для кріплення будівельних конструкцій та обладнання до міцного повнотілового бетонного, цегляного або кам'яного фундаменту. Анкерний фундаментальний болт являє собою кріпильний виріб, як-от шпильки з нарізною частиною та гайками на одному кінці та спеціальною конструкцією або формою другого кінця для кріплення в основі.

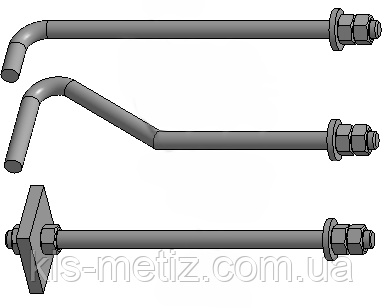

Типи анкерних фундаментальних болтів ГОСТ 24379.1-80

Тип 1 Болти фундаментальні вигнуті		Тип 2 Болти фундаментальні з анкерною плитою
Варіант 1 М12-М48	Варіант 2 М12-М48	Варіант 1 М16-М48	Варіант 2 М56-М90	Варіант 3 М100-М140
Тип 3 Болти фундаментальні складані		Тип 4 Болти фундаментальні знімні
Варіант 1 М24-М48	Варіант 2 М56-М64	Варіант 1 М24-М48	Варіант 2 М56-М125	Варіант 3 М56-М100
Тип 5 Болт фундаментальний прямий		Тип 6 Болти фундаментальні з конічним кінцем
М12-М48		Варіант 1 М12-М48	Варіант 2 М12-М48	Варіант 3 М12-М48

Позначення: 1-10 — шпилька; 11, 12 — плита анкерна; 13 - муфта; 14 — анкерна арматура; 15 - цанга розтискна; 16 — втулка конічна; 17 — шайба; 18 — гайка за ГОСТ 5915-70; 19 — гайка за ГОСТ 10605-72.

Приклади встановлення анкерних фундаментальних болтів ГОСТ 24379.1-80 у фундамент

1. Болти вигнуті варіанти 1 встановлюються до бетонування фундаментів (примір 1).

2. Болти фундаментальні вигнуті варіанти 2 встановлюються в колодязях готових фундаментів із подальшим заповненням колодязів бетоном (примір 2).

3. Болти з анкерною плитою варіантів 1-3 встановлюються до бетонування фундаментів (приміри 3, 4 і 5).

4. Під час встановлення складових фундаментальних болтів варіантів 1 і 2 нижня шпилька спільно з муфтою й анкерною плитою встановлюється до бетонування фундаменту. Верхня шпилька ввертається в муфту та прихоплюється зварюванням після встановлення обладнання (примір 6), яке монтується методом повороту або надувки.

5. Під час встановлення знімних болтів варіантів 1-3 анкерна арматура встановлюється до бетонування фундаментів, а шпильки — після пристрою фундаменту (приміри 7-9).

6. Болти прямі та з конічним кінцем варіантів 1-3 встановлюються в просвердлені свердловини готових фундаментів. Болти фундаментальні прямі закріплюються за допомогою епоксидного або силіксанового клеїв (примір 10) або віброзачка цементно-піщаною сумішшю (примір 11). Болти фундаментальні з конічним кінцем закріплюються за допомогою розтискної цанги (примір 12) або цементним розчином під час вібропоглинання в нього шпильки болта (примір 13).

7. Глибина закладення болтів у бетон (розмір H), склад і марка бетону фундаментів, цементно-піщаної суміші, цементного розчину та клею призначаються відповідно до чинних нормативних документів.

Приклади встановлення анкерних фундаментальних болтів ГОСТ 24379.1-80 у фундамент

Приклад 1	Приклад 2	Приклад 3
Приклад 4	Приклад 5	Приклад 6
Приклад 7	Приклад 8	Приклад 9
Приклад 10	Приклад 11	Приклад 12
	Приклад 13

Позначення: 1 - фундамент; 2 - підливка; 3 — обладнання або будівельна конструкція; 4 -пончик; 5 — бетон на дрібному заповніть; 6 - скважина; 7 - клейовий склад; 8 — цементно-піщана суміш; 9 — цементний розчин.

З 01.07.2013 введений в дію ГОСТ 24379.1-2012.
