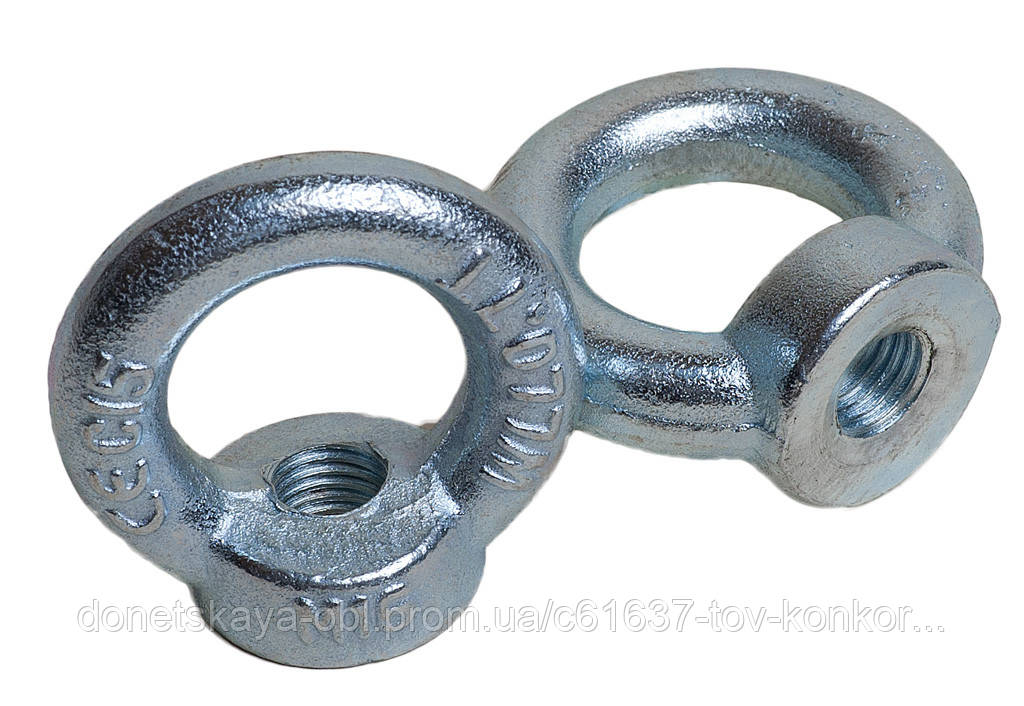

Рим-гайка DIN 582, обробка в ковальному штампі, розміри від М6 до М64. Рим-гайка застосовується для підняття важких деталей і вузлів машин. Рим-гайка має кільце, призначене для захоплення деталей і агрегатів під час їхнього транспортування, збирання та розбирання.
Матеріали:
- Сталь: C 15 E
- Сталь із покриттям: гальванічна оцинковка, гаряче цинкування
- Неіржавка сталь: А2 - А5
| d | d2 | d3 | d4 | m | h | k | n | n45 |
| M8 | 20 | 36 | 20 | 8,5 | 36 | 8 | 140 | 100 |
| M10 | 25 | 45 | 25 | 10 | 45 | 10 | 230 | 170 |
| M12 | 30 | 54 | 30 | 11 | 53 | 12 | 340 | 240 |
| M16 | 35 | 63 | 35 | 13 | 62 | 14 | 700 | 500 |
| M20 | 40 | 72 | 40 | 16 | 71 | 16 | 1200 | 860 |
| M24 | 50 | 90 | 50 | 20 | 90 | 20 | 1800 | 1290 |
| М30 | 65 | 108 | 60 | 25 | 109 | 24 | 3200 | 2300 |
| М36 | 75 | 126 | 70 | 30 | 128 | 28 | 4600 | 3300 |
| М42 | 85 | 144 | 80 | 35 | 147 | 32 | 6300 | 4500 |
| М48 | 100 | 166 | 90 | 40 | 168 | 38 | 8600 | 6100 |
| М56 | 110 | 184 | 100 | 45 | 187 | 42 | 11500 | 8200 |
| М64 | 120 | 206 | 110 | 50 | 208 | 48 | 16000 | 11000 |
Позначення:
d — номінальний діаметр різі
d2 — зовнішній діаметр гайки, мм
d3 — зовнішній діаметр кільця, мм
d4 — внутрішній діаметр кільця, мм
m — висота нарізної частини, мм
h — висота рим-гайки, мм
k — товщина кільця, мм
n — робоче навантаження (сила докладена вздовж осі рим-гайки), кг
n45 — робоче навантаження (сили прикладені до осі рим-гайки під кутом 45o у дві сторони), кг
| Основні | |
|---|---|
| Країна виробник | Україна |
- Ціна: Ціну уточнюйте
