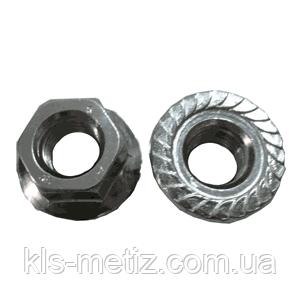

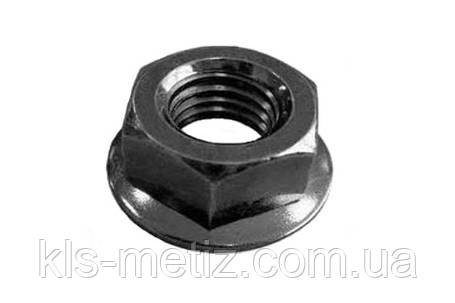

DIN 977 (ISO 21670) — гайка шестигранна приварна з фланцем, розміри різі від М5 до М16.
Матеріали:
- Сталь
| d | P | dс | h | n | k | S | N | ||
|---|---|---|---|---|---|---|---|---|---|
| дрібний | великий | макс. | хв. | ||||||
| М5 | - | 0,8 | 15,5 | 1,7 | 4 | 5 | 4,7 | 8 | 2,9 |
| M6 | - | 1 | 18,5 | 2 | 5 | 7 | 6,64 | 10 | 5,7 |
| M8 | - | 1,25 | 22,5 | 2,5 | 6 | 10 | 9,64 | 13 | 12,2 |
| M10 | - | 1,5 | 26,5 | 3 | 7 | 13 | 12,57 | 16 | 21,8 |
| M12 | 1,5 | 1,75 | 30,5 | 3 | 8 | 15 | 14,57 | 18 | 29,4 |
| M14 | 1,5 | 2 | 33,5 | 4 | 8 | 17 | 16,16 | 21 | 45,8 |
| M16 | 1,5 | 2 | 36,5 | 4 | 8 | 19,5 | 18,66 | 24 | 63,1 |
Позначення:
d — номінальний діаметр різі
P — крок різі
dс — зовнішній діаметр фланця
h — висота фланця
n — ширина опори
k — висота гайки
S — розмір під ключ
N — вага 1000 шт. гайок, кг
Аналог DIN 977:
ISO 21670 — гайки шестигранні приварні з фланцем.
| Основні | |
|---|---|
| Вид гайки | Шестигранна |
| Країна виробник | Україна |
- Ціна: Ціну уточнюйте
