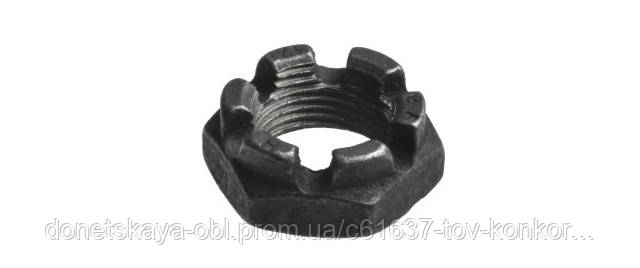

DIN 979 Гайка корончаста низька під шплінтів, шестигранна, до М10 — прорізна, з великим і дрібним кроком різі від М6 до М52 класу точності А і В.
Матеріали:
- Сталь: 04, 05
- Сталь із покриттям: гальванічна оцинковка, гальванічне нікельування, гальванічне хромування
- Неіржавка сталь: А1 - А5
- Латунь.
| d | P великий |
P дрібний |
de | e | m | s | w | n | sp | |
| М6 | 1 | - | - | 11.05 | 5 | 10 | 2.5 | 2 | 1.6х14 | |
| М8 | 1.25 | 1 | - | 14.38 | 6.5 | 13 | 3.5 | 2.5 | 2х16 | |
| М10 | 1.5 | 1.25 | 1 | - | 17.77 | 8 | 16 | 4 | 2.8 | 2.5х20 |
| М12 | 1.75 | 1.5 | 1.25 | 16 | 20.03 | 10 | 18 | 5 | 3.5 | 3.2х22 |
| М14 | 2 | 1.5 | 18 | 23.35 | 11 | 21 | 6 | 3.5 | 3.2х25 | |
| М16 | 2 | 1.5 | 22 | 26.75 | 13 | 24 | 7 | 4.5 | 4х28 | |
| М18 | 2.5 | 2 | 1.5 | 25 | 29.56 | 15 | 27 | 9 | 4.5 | 4х32 |
| М20 | 2.5 | 2 | 1.5 | 28 | 32.95 | 16 | 30 | 10 | 4.5 | 4х36 |
| М22 | 2.5 | 2 | 1.5 | 32 | 37.29 | 18 | 34 | 10 | 5.5 | 5х36 |
| М24 | 3 | 2 | 34 | 39.55 | 19 | 36 | 11 | 5.5 | 5х40 | |
| М27 | 3 | 2 | 38 | 45.20 | 22 | 41 | 14 | 5.5 | 5х45 | |
| М30 | 3.5 | 2 | 42 | 50.85 | 24 | 46 | 15 | 7 | 6.3х50 | |
| М33 | 3.5 | 2 | 46 | 55.37 | 26 | 50 | 17 | 7 | 6.3х56 | |
| М36 | 4 | 3 | 50 | 60.79 | 29 | 55 | 20 | 7 | 6.3х63 | |
| М39 | 4 | 3 | 55 | 66.44 | 31 | 60 | 22 | 7 | 6.3х71 | |
| М42 | 4.5 | 3 | 58 | 71.30 | 33 | 65 | 22 | 9 | 8х71 | |
| М45 | 4.5 | 3 | 62 | 76.95 | 34.5 | 70 | 22.5 | 9 | 8х80 | |
| М48 | 5 | 3 | 65 | 82.60 | 36 | 75 | 24 | 9 | 8х80 | |
| М52 | 5 | 3 | 70 | 88.25 | 38 | 80 | 26 | 9 | 8х90 | |
Позначення:
d — номінальний діаметр різі
P — крок різі
de - діаметр коронки, макс.
e — діаметр описаного кола, не менш ніж
m — висота гайки, макс.
s — розмір гайки під ключ
w — відстань від опорної поверхні до основи прорізу, макс.
n — ширина прорізу гайки під шплінт, хв.
sp — розмір шлінту
| Основні | |
|---|---|
| Країна виробник | Україна |
- Ціна: Ціну уточнюйте
