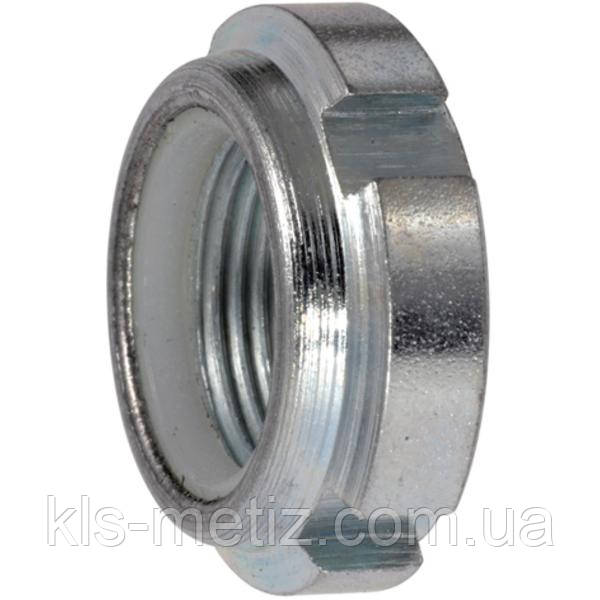

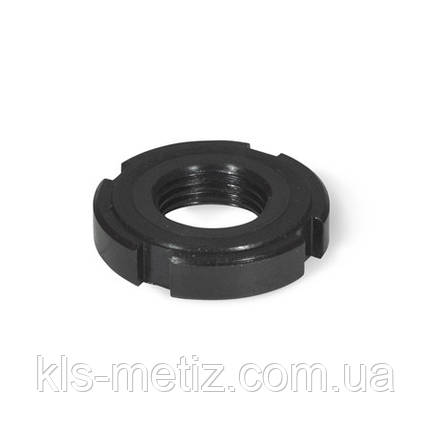

DIN 1804 Гайка кругла шліцова з метричною дрібною різзю. Кількість пазів залежно від розміру діаметра: М6 — М42 = 4 паза, М45 — М120 = 6 пазів, М125 — М200 = 8 пазів під ключ для шліцьової гайки згідно з DIN 1810.
Матеріали:
- Сталь із покриттям: гальванічна оцинковка
- Неіржавка сталь: А2 - А5
| d1 | d2 | d3 | b | h | t | z |
| M8х1 | 20 | 16 | 4 | 5 | 1.5 | 0,5 |
| M10х1 | 25 | 20 | 5 | 6 | 2 | 0,5 |
| M12х1.5 | 28 | 23 | 5 | 6 | 2 | 0,5 |
| M14х1.5 | 30 | 25 | 5 | 7 | 2 | 0,5 |
| M16х1.5 | 32 | 27 | 5 | 7 | 2 | 0,5 |
| M18х1.5 | 34 | 28 | 6 | 8 | 2.5 | 0,5 |
| М20х1.5 | 36 | 30 | 6 | 8 | 2.5 | 0,5 |
| М22х1.5 | 40 | 34 | 6 | 9 | 2.5 | 0,5 |
| М24х1.5 | 42 | 36 | 6 | 9 | 2.5 | 0,5 |
| М26х1.5 | 45 | 38 | 7 | 10 | 3 | 0,5 |
| М28х1.5 | 50 | 43 | 7 | 10 | 3 | 0,5 |
| М30х1.5 | 50 | 43 | 7 | 10 | 3 | 0,5 |
| М32х1.5 | 52 | 45 | 7 | 11 | 3 | 0,5 |
| М35х1.5 | 55 | 48 | 7 | 11 | 3 | 0,5 |
| М38х1.5 | 58 | 50 | 7 | 11 | 3.5 | 0,5 |
| М40х1.5 | 62 | 54 | 8 | 11 | 3.5 | 0,5 |
| М42х1.5 | 62 | 54 | 8 | 11 | 3.5 | 0,5 |
| М45х1.5 | 68 | 60 | 8 | 12 | 3.5 | 0,5 |
| М48х1.5 | 75 | 67 | 8 | 12 | 3.5 | 0,5 |
| М50х1.5 | 75 | 67 | 8 | 12 | 3.5 | 0,5 |
| М52х1.5 | 80 | 70 | 10 | 13 | 4 | 0,5 |
| М55х1.5 | 80 | 70 | 10 | 13 | 4 | 0,5 |
| М58х1.5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| М60х1.5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| М62х1.5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| М65х1.5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| М68х1.5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| М70х1.5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| М72х1.5 | 110 | 100 | 10 | 14 | 4 | 0,5 |
| М75х1.5 | 110 | 100 | 10 | 14 | 4 | 0,5 |
| М80х2 | 115 | 105 | 10 | 16 | 4 | 1 |
| М85х2 | 120 | 110 | 10 | 16 | 4 | 1 |
| М90х2 | 130 | 120 | 10 | 16 | 4 | 1 |
| М95х2 | 135 | 120 | 12 | 16 | 5 | 1 |
| М100х2 | 145 | 130 | 12 | 16 | 5 | 1 |
| М110х2 | 155 | 140 | 12 | 16 | 5 | 1 |
| М120х2 | 165 | 150 | 12 | 18 | 5 | 1 |
Позначення:
d1 - номінальний діаметр різі
d2 - зовнішній діаметр гайки
d3 - розмір під ключ для шліцьової гайки
b — ширина паза під ключ
h — висота гайки
t — глибина паза під ключ
z — висота поступа
Розміри М125 — М200 на замовлення!
| Основні | |
|---|---|
| Країна виробник | Україна |
- Ціна: Ціну уточнюйте
