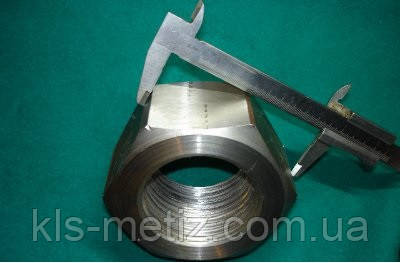

ГОСТ 15521-70 — гайки шестигранні зі зменшеним розміром під ключ класу точності В, розміри різі від М8 до М48. Поле допуску різі: 6H. Гайки ГОСТ 15521-70 застосовуються разом із болтами та шайбами відповідних розмірів під час з'єднання та кріплення будівельних елементів.
Матеріали:
- Марки стали: 3, 20, 35, 45, 40Х, 09Г2С, 12Х13
- Клас міцності для гайок: 4, 5, 6, 8, 10, 12
- Сталь із покриттям: гальванічна оцинковка, термодифузійне цинкування
| d | M8 | M10 | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | великий | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 |
| дрібний | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | |
| da | не менш ніж | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не більш ніж | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 6,5 | 8,0 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 | |
| e | 13,1 | 15,3 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33,0 | 35,0 | 39,6 | 45,2 | 55,4 | 66,4 | 76,9 | |
| dw | 10,6 | 12,5 | 15,5 | 17,2 | 20,1 | 22,0 | 24,8 | 27,7 | 29,5 | 33,2 | 38,0 | 46,6 | 55,9 | 65,4 | |
| S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 | |
| N | 4,070 | 6,256 | 10,35 | 15,10 | 24,02 | 31,98 | 43,33 | 60,48 | 71,17 | 102,5 | 151,4 | 277,3 | 754,7 | 764,5 | |
* Розміри гайок застосовувати не рекомендується.
Позначення:
d — номінальний діаметр різі
P — крок різі
da - діаметр фаски, мм
m — висота
e — діаметр описаного кола, не менш ніж
dw - зовнішній діаметр опорної поверхні, не менш ніж
S — розмір гайки під ключ
N — вага 1000 шт. гайок із великим кроком різі, кг
Для обчислення ваги гайок із латуні значення з таблиці помножене на 1,080; для алюмінієвого сплаву — на 0,356.
Аналоги ГОСТ 15521-70:
ГОСТ 15522-70 — шестигранні низькі гайки зі зменшеним розміром під ключ класу точності В із діаметром різі від 8 до 48 мм.
ГОСТ 2524-70 — шестигранні гайки під ключ зі зменшеним розміром класу точності А з діаметром різі від 8 до 48 мм.
ГОСТ 10608-72 — шестигранні гайки загального призначення зі зменшеним розміром під ключ класу точності А з діаметром різі понад 48 мм.
