Болт фундаментальний (або болт анкерний, анкер) — кріплення, що являє собою стрижень круглого перерізу з різзю на одному кінці та спеціального пристосування на іншому, яке дає змогу встановити болт всередині фундаменту (ГОСТ 24379.1-80). З огляду на особливості виготовлення цих болтів виділяють 6 типів фундаментальних болтів (Див. креслення).
Марки сталі: 09Г2С, 10Г2С1, ст.20, ст.45 та інші марки на вимогу замовника.
Покриття: без покриття, цинк, термодифузійне оцинкування, гаряче оцинкування.
У регіонах із холодним кліматом часто потрібний болт із морозостійкої сталі 09Г2С, з якої за ГОСТ 24379.1-80 виробляється тільки шпилька, а інші елементи болта можуть виконуватися зі сталей марок 3-20. Діаметри виготовлених болтів розташовані в інтервалі від М12 до М140 мм (див. таблицю нижче).
|
ТИП болта |
Виготовлення |
Найменування болта |
Номінальний діаметр |
Довжина болта, мм |
|
1
|
1 |

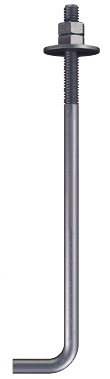

Болти фундаментальні вигнуті
|
12-48
|
300-2800
|
|
2 |
||||
|
2
|
1 |
Болти фундаментальні з анкерною плитою
|
16-48 |
200-800 |
|
2 |
56-90 |
800-1600 |
||
|
3 |
100-140 |
1600-5000 |
||
|
3
|
1 |
Болти фундаментальні складники
|
24-48 |
500-900 |
|
2 |
56-64 |
800-1000 |
||
|
4
|
1 |
Болти фундаментальні знімні
|
24-48 |
250-800 |
|
2 |
56-125 |
800-4500 |
||
|
3 |
56-100 |
800-4500 |
||
|
5 |
- |
Болти фундаментальні прямі |
12-48 |
150-1400 |
|
6 |
1 |
|
12-48 |
150-1400 |
|
2 |
||||
|
3 |
Болти для фундаменту класифікуються за конструктивним рішенням, за способом встановлення в фундамент, за способом закріплення в бетоні фундаменту та за умовами експлуатації (розрахункові та конструктивні).
Основна сфера використання — будівництво конструкцій та обладнання цивільного та промислового призначення. Болт фундаментальний широко використовується в болтових стиках, як-от «колонна-фундамент», «колонна-колонна» та «колонна-балка».
