Стандарт DIN 7604

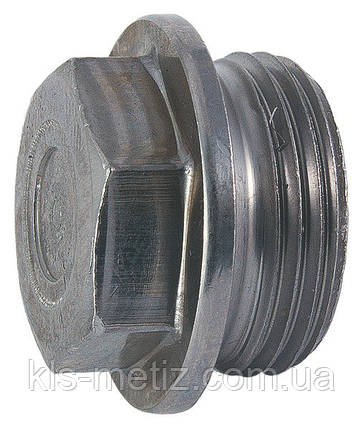

Опис: DIN 7604 Пробка (заглушка) для труб нарізна циліндрична з шестигранною головкою і фланцем, різь метрична дрібна, розміри різі від M8х1 до M52х1.5. Форма А — з короткою нарізною цапфою, форма С — з довгою нарізною цапфою.
Матеріали:
- Сталь
- Сталь із покриттям: гальванічна оцинковка
- Неіржавка сталь: А1, А2, А3, А4, А5.
- Кольорові метали, сплави: латунь, алюміній.
| d1 | c | d2 | e | i | l~ | m | s |
| Форма А | |||||||
| M8х1 | 0.5 | 12 | 13.20 | 6 | 10.5 | 4 | 12 |
| M10х1 | 0.5 | 14 | 15.51 | 6 | 10.5 | 4 | 14 |
| M12х1.5 | 0.5 | 17 | 18.90 | 9 | 15.5 | 6 | 17 |
| M14х1.5 | 0.5 | 19 | 21.10 | 9 | 15.5 | 6 | 19 |
| M16х1.5 | 0.5 | 21 | 24.49 | 9 | 15.5 | 6 | 22 |
| M18х1.5 | 2 | 23 | 18.90 | 9 | 17 | 6 | 17 |
| M22х1.5 | 2 | 27 | 21.10 | 9 | 17 | 6 | 19 |
| M26х1.5 | 2.5 | 31 | 24.49 | 9 | 19.5 | 8 | 22 |
| M30х1.5 | 2.5 | 36 | 24.49 | 9 | 19.5 | 8 | 22 |
| Форма С | |||||||
| M8х1 | 0.5 | 12 | 13.25 | 8 | 12.5 | 4 | 12 |
| M10х1 | 0.5 | 14 | 15.51 | 8 | 12.5 | 4 | 14 |
| M14х1.5 | 1.5 | 19 | 21.10 | 12 | 17 | 6 | 19 |
| M22х1.5 | 2 | 27 | 21.10 | 12 | 20 | 6 | 19 |
| M26х1.5 | 2.5 | 31 | 24.49 | 12 | 22.5 | 8 | 22 |
| M30х1.5 | 2.5 | 36 | 24.49 | 12 | 22.5 | 8 | 22 |
| M38х1.5 | 3 | 44 | 24.49 | 12 | 23 | 8 | 22 |
| M45х1.5 | 3 | 52 | 26.75 | 12 | 23 | 8 | 24 |
| M52х1.5 | 3 | 60 | 30.14 | 12 | 23 | 8 | 27 |
| Основні атрибути | |
|---|---|
| Вид штифта | Циліндричний |
- Ціна: Ціну уточнюйте
