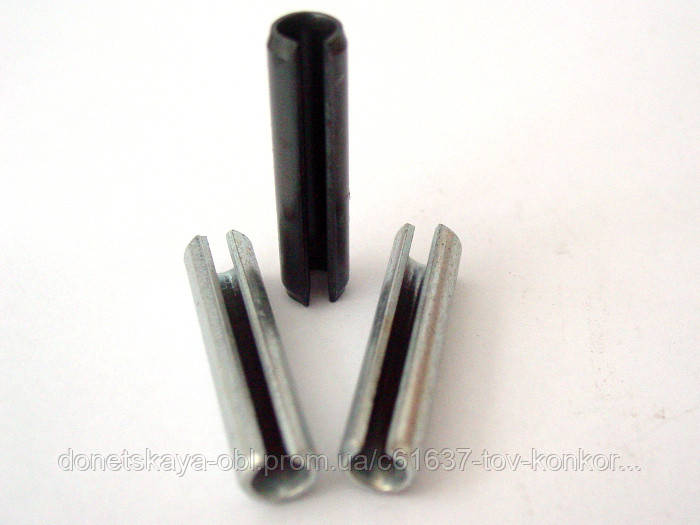

DIN 1481 Штифт пружинний циліндричний, розрізний, фото 2
Опис
Інформація для замовлення

Стандарт DIN 1481 відповідає ГОСТ 14229-93, ISO 8752.

Опис: DIN 1481 Штифт пружинний циліндричний, розрізний, трубчастий із фаскою, важке виконання, форма А.

Матеріали:

  • Сталь пружинна
  • Сталь із покриттям: оксидування
  • Неіржавка сталь: А2, А4.
Розміри розрізних пружинних циліндричних штифтів DIN 1481 (неіржавка сталь А2) у мм
a хв* 0.15 0.25 0.35 0.4 0.5 0.6 0.65 0.8 0.9 1.2 2 2 2
d1 хв* 1.2 1.7 2.3 2.8 3.3 3.8 4.4 4.9 5.4 6.4 8.5 10.5 12.5
d2* 0.8 1.1 1.5 1.8 2.1 2.3 2.8 2.9 3.4 4 5.5 6.5 7.5
s 0.2 0.3 0.4 0.5 0.6 0.75 0.8 1 1 1.2 1.5 2 2.5
l d1
1 1.5 2 2.5 3 3.5 4 4.5 5 6 8 10 12
4 + + + + + + +
5 + + + + + + +
6 + + + + + + + + +
8 + + + + + + + + +
10 + + + +   + + +   + + +
12 + + + + + + + +   + + +
14 + + + + + + + +   + + +
16 + + + + + + + +   + + + +
18 + + + + + + + +   + + +
20 + + + + + + + +   + + + +
22     + + + + + +   + + +
24     + + + + + +   + + +
26     + + + + + +   + + + +
28     + + + + + +   + + +
30     + + + + + +   + + + +
32         + + + + + + + +
35           +   +
36         +   +   + + + + +
40         + + + + + + + + +
45             + + + + + +
50             + + + + + + +
55                 + + + +
60                 + + + + +
65                 + + + +
70                 + + + + +
75                 + + + +
80                 + + + +
90                     + +
100                       +
  1 1.5 2 2.5 3 3.5 4 4.5 5 6 8 10 12

* = перед монтажем


  • Ціна: Ціну уточнюйте
