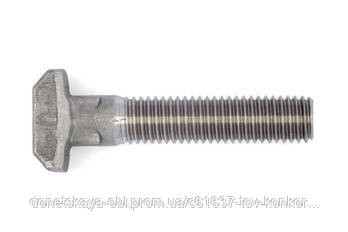

DIN 186 А2 Болт до пазам верстатним нержавіючий, фото 2
Опис
Інформація для замовлення



DIN 186 Болт к пазам станочным с прямоугольной Т-образной головкой и квадратным подголовком, неполная метрическая резьба от М6 до М24, длина от 30 до 200 мм.

Материалы болтов к пазам станочным:

  • Сталь: 4.6 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное оцинкование
  • Нержавеющая сталь: А2, А4.
Таблица размеров и характеристик болтов к пазам станочным DIN 186 в мм
P 1 1,25 1,5 1,75 2 2,5 3
k 4,5 5.5 7 8 10.5 13 15
n 6 8 10 12 16 20 24
m 16 18 21 26 30 36 43
b1 18 22 26 30 38 46 54
b2 - - - - 44 52 60
  d
M6 M8 M10 M12 M16 M20 M24
l Вага болтів, 1000 шт. в кілограмах
30 9,9 18,2 30
40 12,1 20,2 35 55,1
50 14,3 24,2 40,6 62,3 117
60 16,5 28,2 46,8 71,1 130 220
70   32,2 53 78,9 145 240 377
80   36,2 59,2 88,7 161 262 407
90     65,4 97,6 177 287 437
100     71,6 106 193 302 467
120       124 225 351 538
140         257 401 618
160         289 450 689
180           500 760
200           550 831

Позначення:

d - номінальний діаметр різьби
P - крок різьби
k - висота головки
n - діаметр кола, вписаного в головку болта
m - ширина головки
b1 - довжина різьби для l ≤ 120 мм
b2 - довжина різьби для 120 < l ≤ 200 мм
l - довжина стержня болта

  • Ціна: Ціну уточнюйте
